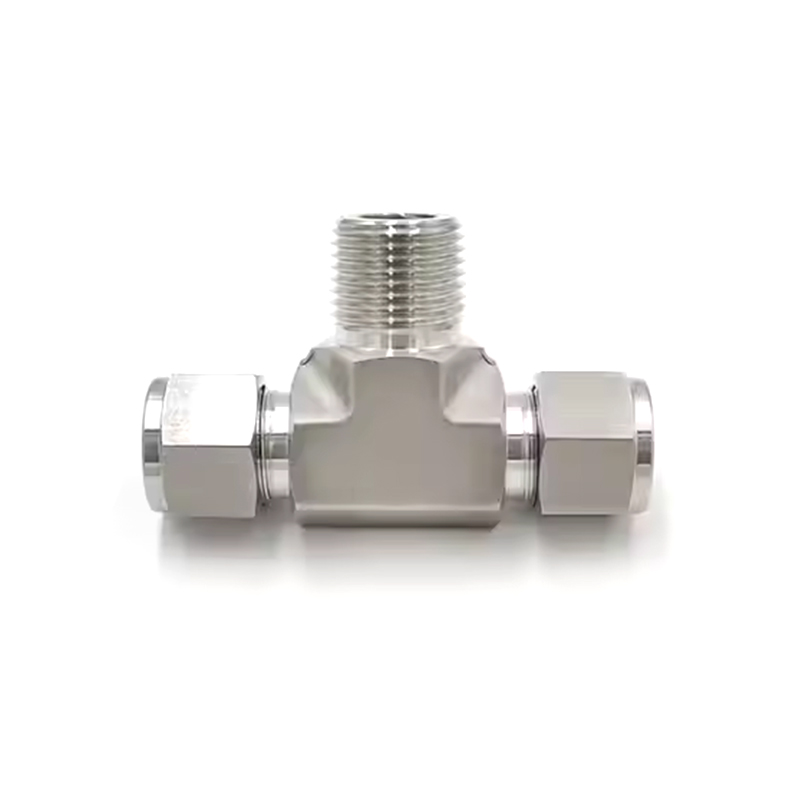

스테인레스 스틸 더블 페럴 남성 브랜치 티

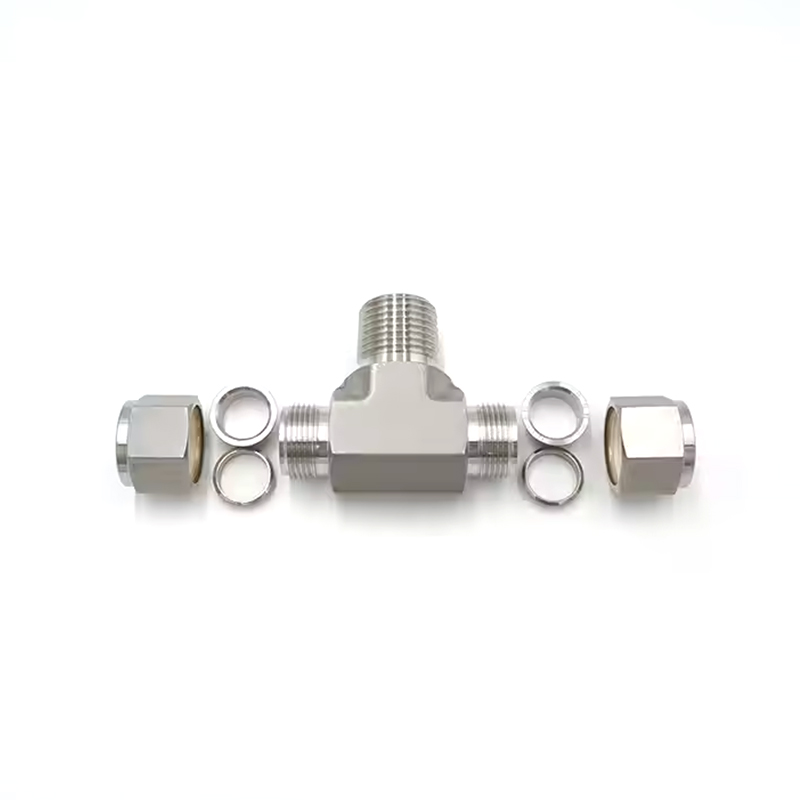

스테인레스 스틸 이중 페럴 수형 브랜치 티의 내부 원뿔은 거울 광택 처리되어 매끄럽고 흠집 없는 표면을 갖고 있어 유체 흐름의 마찰 저항과 유체의 압력 강하를 줄입니다. 거울 연마는 유체 흐름의 효율성을 향상시킬 수 있을 뿐만 아니라 먼지, 미네랄 또는 미생물의 부착을 효과적으로 방지하여 유체의 청결을 보장하고 엄격한 위생 요구 사항을 충족할 수 있습니다. 이러한 종류의 파이프 구성 요소는 완전히 어닐링됩니다. 어닐링 공정은 금속의 내부 구조를 더욱 균일하고 안정적으로 만들어 내압성과 내피로성을 향상시킵니다. 어닐링을 통해 파이프는 고온 작업 환경에서 강도를 유지하고 온도 변화로 인한 구조적 변형이나 응력 집중을 방지할 수 있습니다. 두 개의 클램프를 통해 파이프와 조인트 사이에 강력한 밀봉을 달성하기 위해 이중 클램프 연결 방식을 채택합니다. 이중 클램프 구조는 내진동성이 우수하며 배관의 장기간 진동이나 고압 변동에도 견고한 연결을 유지할 수 있어 진동으로 인한 조인트의 풀림이나 누출을 방지할 수 있습니다. 고압 시스템에서 이중 클램프 연결은 유체 누출을 효과적으로 방지하고 시스템의 안전성과 안정성을 향상시킬 수 있습니다.

문의하기

PREV: 스테인레스 스틸 격벽 유니온 피팅 다음: 다음글이 없습니다

설명하다
매개변수

설명하다

기술: 단조

유형: 연합

원산지: 중국 장쑤성(본토)

모델 번호: Union Fitting

유명 상표: SAM-LOK

연결: 이중 페룰

모양: 티

헤드 코드: 육각형

OD 크기: 1/16''-1'' ,3mm-25mm

작동 압력: 최대 6000psi

매질: 물, 기름, 가스, 산, 염기 등

특수 처리: 페룰 경도 처리

너트 처리: 은재배

튜브 처리: 완전히 단련됨

내부 콘: 거울 연마 처리

작동 온도: -20~200섭씨도

매개변수

T-튜브 0.D. (인치)	P-NPT 크기	기본 주문 번호	치수(mm)
T-튜브 0.D. (인치)	P-NPT 크기	기본 주문 번호	L	C	D	F	E	B	LX
1/8	1/8	-MBT-FT2-MN2	0.93(23.6)	0.50(12.7)	0.44(11.1)	0.44(11.1)	0.09(2.3)	0.38(9.7)	0.70(178)
1/8	1/4	-MBT-FT2-MN4	0.97(24.6)	0.50(12.7)	0.44(11.1)	0.50(12.7)	0.09(2.3)	0.56(14.2)	0.92(23.4)
3/16	1/8	-MBT-FT3-MN2	0.96(24.4)	0.54(13.7)	0.50(12.7)	0.44(11.1)	0.12(3.0)	0.38(9.7)	0.70(17.8)
1/4	1/8	-MBT-FT4-MN2	1.06(26.9)	0.60(15.2)	0.56(14.3)	0.50(12.7)	0.19(4.8)	0.38(9.7)	0.74(18.8)
1/4	1/4	-MBT-FT4-MN4	1.06(26.9)	0.60(15.2)	0.56(14.3)	0.50(12.7)	0.19(4.8)	0.56(14.2)	0.92(23.4)
5/16	1/8	-MBT-FT5-MN2	1.17(29.7)	0.64(16.3)	0.63(15.9)	0.63(15.9)	0.19(4.8)	0.38(9.7)	0.82(20.8)
5/16	1/4	-MBT-FT5-MN4	1.17(29.7)	0.64(16.3)	0.63(15.9)	0.63(15.9)	0.25(6.4)	0.56(14.2)	1.01(25.7)
3/8	1/4	-MBT-FT6-MN4	1.20(30.5)	0.66(16.8)	0.69(17.5)	0.63(15.9)	0.28(Z.1)	0.56(14.2)	1.00(25.4)
3/8	3/8	-MBT-FT6-MN6	1.31(33.3)	0.66(16.8)	0.69(17.5)	0.81(20.6)	0.28(Z.1)	0.56(14.2)	1.11(28.2)
1/2	3/8	-MBT-FT8-MN6	1.42(36.1)	0.90(22.9)	0.87(22.2)	0.81(20.6)	0.38(9.7)	0.56(14.2)	1.11(28.2)
1/2	1/2	-MBT-FT8-MN8	1.42(36.1)	0.90(22.9)	0.87(22.2)	0.81(20.6)	0.41(10.4)	0.75(19.1)	1.30(33.0)
5/8	1/2	-MBT-FT10-MN8	1.53(38.9)	0.96(24.4)	1.00(25.4)	1.00(25.4)	0.47(11.9)	0.75(19.1)	1.41(35.8)
3/4	3/4	-MBT-FT12-MN12	1.57(39.9)	0.96(24.4)	1.13(28.6)	1.06(27.0)	0.62(15.7)	0.75(19.1)	1.45(36.8)
7/8	3/4	-MBT-FT14-MN12	1.76(44.7)	1.02(25.9)	1.25(31.8)	1.31(33.3)	0.62(15.7)	0.75(19.1)	1.50(38.1)
1	3/4	-MBT-FT16-MN12	1.94(49.3)	1.23(31.2)	1.50(38.1)	1.31(33.3)	0.62(15.7)	0.75(19.1)	1.67(42.4)
1	1	-MBT-FT16-MN16	1.94(49.3)	1.23(31.2)	1.50(38.1)	1.37(34.9)	0.88(22.4)	0.94(23.9)	184(46.7)

T-튜브 외경 (mm)	P-NPT 크기	기본 주문 번호	치수, mm(in)
T-튜브 외경 (mm)	P-NPT 크기	기본 주문 번호	L	C	D	F	E	B	LX
6	1/8	-MBT-MT6-MN2	27.0(1.06)	15.3(0.60)	14.0(0.55)	12.7(0.50)	4.8(0.19)	9.7(0.38)	18.8(0.74)
6	1/4	-MBT-MT6-MN4	27.0(1.06)	15.3(0.60)	14.0(0.55)	12.7(0.50)	4.8(0.19)	14.2(0.56)	23.4(0.92)
8	1/8	-MBT-MT8-MN2	29.9(1.18)	16.2(0.64)	16.0(0.63)	15.9(0.63)	4.8(0.19)	9.7(0.38)	20.8(0.82)
8	1/4	-MBT-MT8-MN4	29.9(1.18)	16.2(0.64)	16.0(0.63)	15.9(0.63)	6.4(025)	14.2(0.56)	25.4(1.00)
10	1/4	-MBT-MT10-MN4	33.5(1.32)	17.2(0.68)	19.0(0.75)	20.6(0.81)	7.9(0.31)	14.2(0.56)	28.2(1.11)
10	3/8	-MBT-MT10-MN6	33.5(1.32)	17.2(0.68)	19.0(0.75)	20.6(0.81)	7.9(0.31)	14.2(0.56)	28.2(1.11)
12	1/4	-MBT-MT12-MN4	36.0(1.42)	22.8(0.90)	22.0(0.87)	20.6(0.81)	7.9(0.31)	14.2(0.56)	28.2(1.11)
12	3/8	-MBT-MT12-MN6	36.0(1.42)	22.8(0.90)	22.0(0.87)	20.6(0.81)	9.5(0.37)	14.2(0.56)	28.2(1.11)
12	1/2	-MBT-MT12-MN8	36.0(1.42)	22.8(0.90)	22.0(0.87)	20.6(0.81)	9.5(0.37)	19.1(0.75)	33.0(1.30)
16	1/2	-MBT-MT16-MN8	38.8(1.53)	24.4(0.96)	25.0(0.98)	25.4(1.00)	11.9(0.47)	19.1(0.75)	35.8(1.41)
