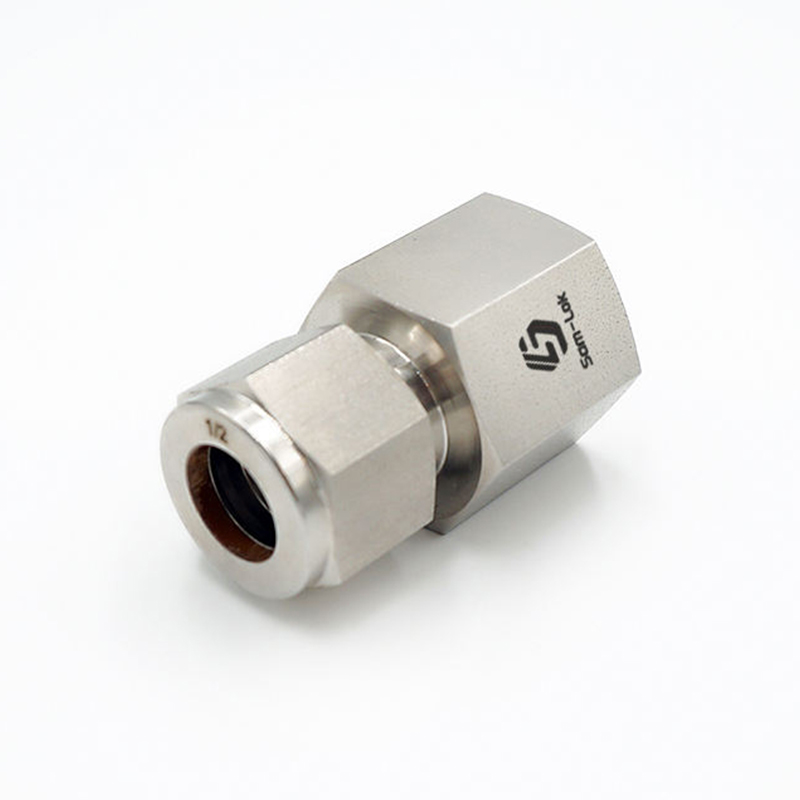

스테인레스 스틸 이중 페룰 암 피팅

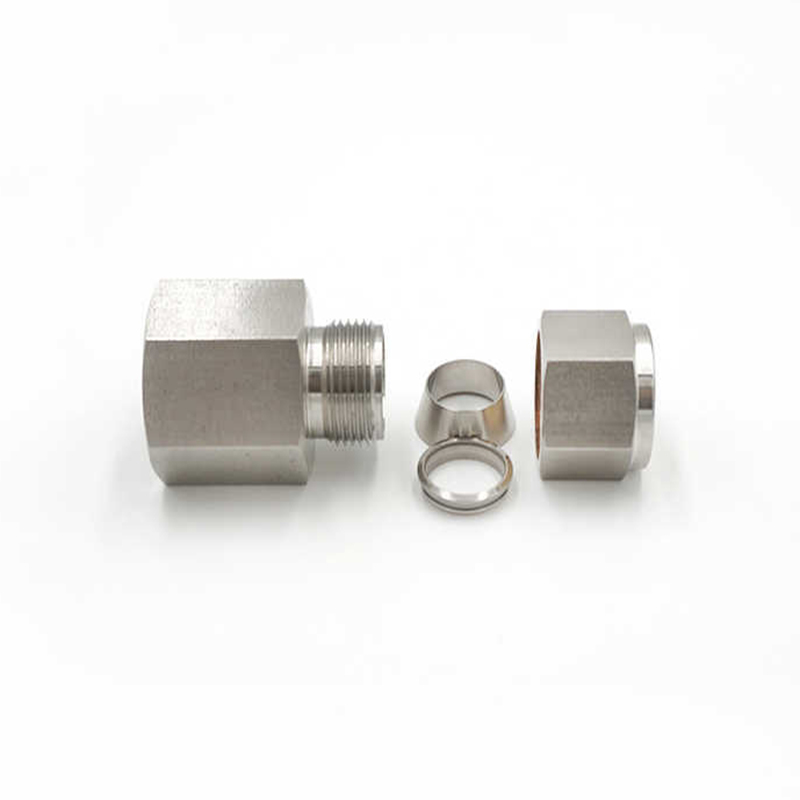

스테인레스 스틸 이중 페럴 암 피팅은 유압, 공압 및 산업용 배관 시스템에서 안전하고 누출 없는 연결을 위해 설계된 고성능 정밀 엔지니어링 구성 요소입니다. 이중 페룰 연결 유형을 사용합니다. 이 설계에는 너트로 압축할 때 단단하고 누출 없는 밀봉을 형성하는 두 개의 페룰(외부 페럴 및 내부 페럴)이 포함됩니다. 페룰은 양쪽에서 파이프를 고정하여 압력 및 온도 변화에도 연결이 안전하게 유지되도록 합니다. 내부 페룰은 기본 씰을 제공하고 파이프를 너트에 조여 누출을 방지합니다. 외부 페럴은 보조 씰을 형성하고 연결을 더욱 강화하여 피팅의 전반적인 강도를 향상시킵니다. 이 커넥터의 암나사 설계는 암나사 부품이 필요한 시스템에 쉽게 통합될 수 있어 다양한 파이프 크기와 나사 표준에 대한 유연성을 제공합니다. 암나사산을 사용하면 씰의 무결성을 손상시키지 않으면서 효율적인 조립 및 분해가 가능합니다.

문의하기

PREV: 스테인레스 스틸 여성 팔꿈치 압축 튜브 피팅 다음: 다음글이 없습니다

설명하다
매개변수

설명하다

자료: 스테인리스강

기술: 단조 브랜드:SAM-LOK 연결: 이중 페룰 및 암나사

모양: 같음 나사 유형:Unf,NPT,BSPT 헤드 코드: 육각형

OD 크기: 1/16''-1'' ,3mm-25mm

구조:조합, 팔꿈치, 티, 십자가, 격벽, 남성 또는 암 커넥터

작동 압력: 3000- 6000psi

매질: 물, 기름, 가스, 산, 염기 등

특수 처리: 페룰 경도 처리

너트 처리: 은재배

튜브 처리: 완전히 단련됨

내부 콘: 거울 연마 처리

작동 온도: -20~200섭씨도

매개변수

T-튜브 외경 (인치)	P-NPT 크기	기본 주문 번호	치수(mm)
T-튜브 외경 (인치)	P-NPT 크기	기본 주문 번호	L	B	C	E	D	F
1/16	1/16	-FC-FT1-FN1	0.93(23.6)	0.39(9.9)	0.34(8.6)	0.05(1.3)	0.31(7.9)	0.44(11.1)
1/16	1/8	FC-FT1-FN2	0.96(24.4)	0.41(10.4)	0.34(8.6)	0.05(1.3)	0.31(7.9)	0.56(14.3)
1/8	1/8	FC-F12-FN2	1.13(28.7)	0.41(10.4)	0.50(12.7)	0.09(2.3)	0.44(11.1)	0.56(14.3)
1/8	1/4	-FC-F12-FN4	1.32(33.5)	0.59(15.0)	0.50(12.7)	0.09(2.3)	0.44(11.1)	0.75(19.1)
3/16	1/8	-FC-F13-FN2	1.17(29.7)	0.41(10.4)	0.54(13.7)	0.12(3.0)	0.50(12.7)	0.56(14.3)
1/4	1/8	FC-FT4-FN2	1.23(31.2)	0.41(10.4)	0.60(15.2)	0.19(4.8)	0.56(14.3)	0.56(14.3)
1/4	1/4	-FC-FT4-FN4	1.41(35.8)	0.59(15.0)	060(15.2)	0.19(4.8)	0.56(14.3)	0.75(19.1)
1/4	3/8	-FC-FT4-FN6	1.48(37.6)	0.59(15.0)	0.60(15.2)	0.19(4.8)	0.56(14.3)	0.87(22.2)
5/16	1/8	FC-FT5-FN2	1.26(32.0)	0.41(10.4)	0.64(16.3)	16.3(6.4)	0.63(15.9)	0.56(14.3)
5/16	1/4	-FC-FT5-FN4	1.45(36.8)	0.59(15.0)	0.64(16.3)	0.25(6.4)	0.63(15.9)	0.75(19.1)
3/8	1/8	-FC-F16-FN2	1.29(32.8)	0.41(10.4)	0.66(16.8)	0.28(7.1)	0.69(17.5)	0.63(15.9)
3/8	1/4	-FC-FT6-FN4	1.48(37.6)	0.59(15.0)	0.66(16.8)	0.28(7.1)	0.69(17.5)	0.75(19.1)
3/8	3/8	FC-F16-FN6	1.54(39.1)	0.59(15.0)	0.66(16.8)	0.28(7.1)	0.69(17.5)	0.87(22.0)
3/8	1/2	FC-FT6-FN8	1.73(43.9)	0.78(19.8)	0.66(16.8)	0.28(7.1)	0.69(17.5)	1.06(27.0)
1/2	1/4	-FC-FT8-FN4	1.59(40.4)	0.59(15.0)	0.90(22.9)	0.41(10.4)	0.87(22.2)	0.81(20.6)
1/2	3/8	-FC-F18-FN6	1.65(41.9)	0.59(15.0)	0.90(22.9)	0.41(10.4)	0.87(22.2)	0.87(22.2)
1/2	1/2	FC-FT8-FN8	1.84(46.7)	0.78(19.8)	0.90(22.9)	0.41(10.4)	0.87(22.2)	1.06(27.0)
1/2	3/4	-FC-FT8-FN12	1.90(48.3)	0.81(20.6)	0.90(22.9)	0.41(10.4)	0.87(22.2)	1.31(33.3)
5/8	1/2	-FC-FT10-FN8	1.84(46.7)	0.78(19.8)	0.96(24.4)	0.50(12.7)	1.00(25.4)	1.06(27.0)
3/4	1/2	-FC-FT12-FN8	1.84(46.7)	0.78(19.8)	0.96(24.4)	0.62(15.7)	1.13(28.6)	1.06(27.0)
3/4	3/4	-FC-FT12-FN12	1.90(48.3)	0.81(20.6)	0.96(24.4)	0.62(15.7)	1.13(28.6)	1.31(33.3)
7/8	3/4	-FC-FT14-FN12	1.96(49.8)	0.81(20.6)	1.02(25.9)	0.72(18.3)	1.25(31.8)	1.31(33.3)
1	3/4	-FC-FT16-FN12	2.10(53.3)	0.81(20.6)	1.23(31.2)	0.88(22.4)	1.50(38.1)	1.37(34.9)
1	1	-FC-FT16-FN16	2.45(62.2)	1.00(25.4)	1.23(31.2)	0.88(22.4)	1.50(38.1)	1.63(41.3)
11/4	11/4	-FC-FT20-FN20	2.94(74.7)	1.00(25.4)	1.62(41.1)	1.09(27.7)	1.87(47.6)	2.13(54.0)
11/2	11/2	-FC-FT24-FN24	3.30(83.8)	1.09(27.7)	1.97(50.0)	1.43(36.3)	2.25(57.2)	2.37(60.3)

T-튜브 외경 (mm)	P-N PT 크기	기본 주문 번호	치수, mm(인치)
T-튜브 외경 (mm)	P-N PT 크기	기본 주문 번호	L	B	C	E	D	F
3	1/8	-FC-MT3-FN2	28.7(1.13)	10.4(0.41)	12.9(0.51)	2.4(0.09)	12.0(0.47)	14.0(0.55)
3	1/4	FC-MT3-FN4	33.5(1.32)	15.0(0.59)	12.9(0.51)	2.4(0.09)	12.0(0.47)	19.0(0.75)
4	1/8	-FC-MT4-FN2	29.7(1.17)	10.4(0.41)	13.7(0.54)	2.4(0.09)	12.0(0.47)	14.0(0.55)
6	1/8	-FC-MT6-FN2	31.3(1.23)	10.4(0.41)	15.3(0.60)	4.8(0.19)	14.0(0.55)	14.0(0.55)
6	1/4	-FC-MT6-FN4	35.8(1.41)	15.0(0.59)	15.3(0.60)	4.8(0.19)	14.0(0.55)	19.0(0.75)
6	3/8	-FC-MT6-FN6	37.7(1.48)	15.0(0.59)	15.3(0.60)	4.8(0.19)	14.0(0.55)	22.0(0.87)
6	1/2	-FC-MT6-FN8	42.5(1.67)	19.8(0.78)	15.3(0.60)	4.8(0.19)	14.0(0.55)	27.0(1.06)
8	1/8	-FC-MT8-FN2	32.1(1.26)	10.4(0.41)	16.2(0.64)	4.8(0.19)	16.0(0.63)	15.0(0.59)
8	1/4	-FC-MT8-FN4	37.0(1.46)	15.0(0.59)	16.2(0.64)	6.4(0.25)	16.0(0.63)	19.0(0.75)
8	3/8	-FC-MT8-FN6	38.5(1.52)	15.0(0.59)	16.2(0.64)	6.4(0.25)	16.0(0.63)	22.0(0.87)
8	1/2	-FC-MT8-FN8	43.3(1.70)	19.8(0.78)	16.2(0.64)	6.4(0.25)	16.0(0.63)	27.0(1.06)
10	1/8	-FC-MT10-FN2	33.0(1.30)	10.4(0.41)	17.2(0.68)	4.8(0.19)	19.0(0.75)	15.0(0.59)
10	1/4	-FC-MT10-FN4	37.8(1.49)	15.0(0.59)	17.2(0.68)	7.9(0.31)	19.0(0.75)	19.0(0.75)
10	3/8	-FC-MT10-FN6	39.4(1.55)	15.0(0.59)	17.2(0.68)	7.9(0.31)	19.0(0.75)	22.0(0.87)
10	1/2	-FC-MT10-FN8	44.2(1.74)	19.8(0.78)	17.2(0.68)	7.9(0.31)	19.0(0.75)	27.0(1.06)
12	1/4	-FC-MT12-FN4	40.3(1.59)	15.0(0.59)	22.8(0.90)	7.9(0.31)	22.0(087)	22.0(0.87)
12	3/8	-FC-MT12-FN6	41.9(1.65)	15.0(0.59)	22.8(0.90)	9.5(0.37)	22.0(087)	22.0(0.87)
12	1/2	-FC-MT12-FN8	46.7(1.84)	19.8(0.78)	22.8(0.90)	9.5(0.37)	22.0(087)	27.0(1.06)
12	3/4	-FC-MT12-FN12	49.7(1.96)	20.6(0.81)	22.8(0.90)	9.5(0.37)	22.0(087)	35.0(1.38)
14	3/4	-FC-MT14-FN12	49.7(1.96)	20.6(0.81)	24.4(0.96)	11.1(0.44)	25.0(0.98)	35.0(1.38)
15	1/2	-FC-MT15-FN8	46.7(1.84)	19.8(0.78)	24.4(0.96)	11.9(0.47)	25.0(0.98)	27.0(1.06)
16	3/8	-FC-MT16-FN6	41.9(1.65)	15.0(0.59)	24.4(0.96)	9.5(0.37)	25.0(0.98)	27.0(1.06)
16	1/2	-FC-MT16-FN8	46.9(1.85)	19.8(0.78)	24.4(0.96)	11.9(0.47)	25.0(0.98)	27.0(1.06)
20	1/2	-FC-MT20-FN8	47.9(1.89)	19.8(0.78)	26.0(1.02)	11.9(0.47)	32.0(1.26)	30.0(1.18)
20	3/4	-FC-MT20-FN12	49.7(1.96)	20.6(0.81)	26.0(102)	15.9(0.63)	32.0(1.26)	35.0(1.38)
22	3/4	-FC-MT22-FN12	49.7(1.96)	20.6(0.81)	26.0(1.02)	15.9(0.63)	32.0(1.26)	35.0(1.38)
22	1	-FC-MT22-FN16	57.9(2.28)	25.4(1.00)	26.0(1.02)	18.3(0.72)	32.0(1.26)	41.0(1.61)
25	3/4	-FC-MT25-FN12	53.4(2.10)	20.6(081)	31.3(1.23)	15.9(0.63)	38.0(1.50)	35.0(1.38)
25	1	-FC-MT25-FN16	62.3(2.45)	25.4(1.00)	31.3(1.23)	218(0.86)	38.0(1.50)	41.0(1.61)
