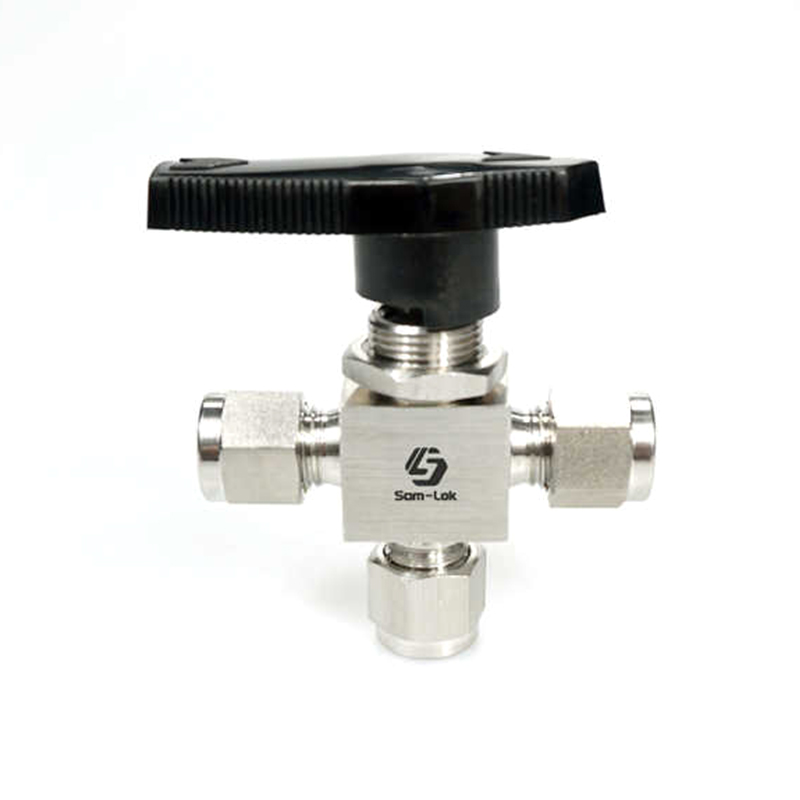

스테인레스 스틸 이중 페럴 3방향 볼 밸브

스테인레스 스틸 이중 페룰 3방향 볼 밸브는 다양한 파이프 크기의 요구 사항을 충족하기 위해 1/16인치~3/4인치(또는 3mm~18mm)의 다양한 크기로 제공됩니다. 크기 범위에는 마이크로 유량 제어부터 대규모 유량 제어까지의 응용 분야가 포함됩니다. 공간이 제한되어 있거나 유량 요구 사항이 작은 응용 분야의 경우 더 작은 크기가 매우 적합합니다. 높은 유량과 높은 압력을 갖는 복잡한 시스템의 경우 밸브 크기가 커지면 흐름이 방해받지 않고 시스템의 효율적인 작동이 보장됩니다. 통합 밸브 본체와 통합 볼 샤프트 설계를 채택하여 기존 밸브 설계의 다중 구성 요소 연결로 인해 발생할 수 있는 누출 또는 고장 문제를 방지합니다. 밸브 본체와 볼 샤프트의 일체형 설계로 밸브의 전체적인 강도와 내구성이 향상되었으며, 설치 오류나 부품 풀림으로 인한 고장 가능성도 줄어듭니다.

문의하기

PREV: 스테인레스 스틸 유압 트러니언 암나사 볼 밸브 다음: 다음글이 없습니다

설명하다
매개변수

설명하다

●최대 작동 압력: 3000psig(207bar)
●작동 온도: -54°C ~ 148°C(-65°F ~ 300°F)
●크기는 1/16인치부터입니다. 3/4in. 또는 3mm ~ 18mm
●밸브 유형은 직선형, 3방향 및 직각형입니다.

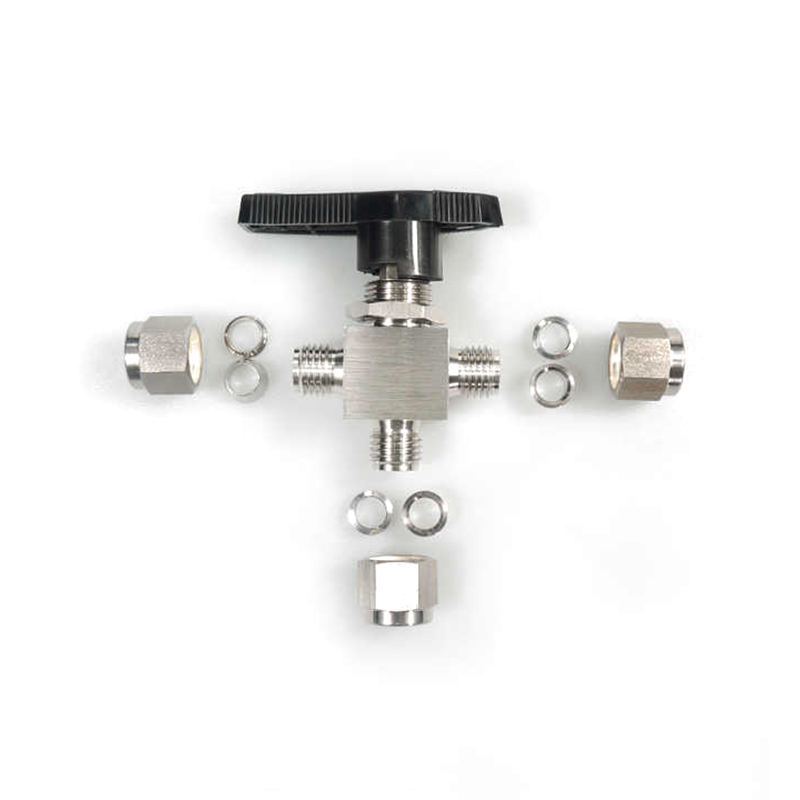

●일체형 밸브 몸체와 일체형 볼 샤프트
● 볼과 밸브실 사이 등 사각지대가 없음
●상단 출입구 디자인은 시스템 제거 후 온라인으로 점검 및 수리 가능

매개변수

기본 주문 번호	연결 유형 및 크기	오리피스 인치(mm)	이력서		치수, 인치 (mm)
			스트레이트	각도	A	C	D	E	F	H
-OIB-MT3-2	3mm 튜브	0.09 (2.4)	0.20	0.15	2.01 (51.0)	0.34 (8.6)	0.97 (24.6)	1.10 (28.0)	1.43 (36.2)	0.59 (15.0)
-OIB-MT3-2-3W
-OIB-MT6-5	6mm 튜브	0.19 (4.8)	1.40	0.90	2.39 (60.7)	0.44 (11.2)	1.29 (32.8)	1.57 (39.9)	1.64 (41.7)	0.78 (19.8)
-OIB-MT6-5-3W
-OIB-MT8-5	8mm 튜브	0.19 (4.8)	1.40	0.90	2.46 (62.5)	0.44 (11.2)	1.29 (32.8)	1.64 (41.7)	1.64 (41.7)	0.78 (19.8)
-OIB-MT8-5-3W
-OIB-MT10-7	10mm 튜브	0.28 (7.1)	6.00	2.0	3.05 (77.5)	0.56 (14.2)	1.43 (36.3)	2.05 (52)	2.19 (55.5)	1.13 (28.6)
-OIB-MT10-7-3W
-OIB-MT12-10	12mm 튜브	0.41 (10.3)	6.40	3.80	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-MT12-10-3W
-OIB-MT14-10	14mm 튜브	0.41 (10.3)	6.40	3.80	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 38.1)
-OIB-MT14-10-3W
-OIB-MT18-10	18mm 튜브	0.41 (10.3)	12.0	4.60	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-MT18-10-3W

-OIB-FT2-2-A	1/8"튜브	0.09 (2.4)	0.20	0.15	2.01 (51.0)	0.34 (8.6)	0.97 (24.6)	1.10 (28.0)	1.43 (36.2)	0.59 (15.0)
-OIB-FT2-2-3W
-OIB-FT4-5-A	1/4"튜브	0.19 (4.8)	1.40	0.90	2.39 (60.7)	0.44 (11.2)	1.29 (32.8)	1.57 (39.9)	1.64 (41.7)	0.78 (19.8)
-OIB-FT4-5-3W
-OIB-FT6-7-A	3/8"튜브	0.28 (7.1)	6.00	2.0	3.05 (77.5)	0.56 (14.2)	1.43 (36.3)	2.05 (52)	2.19 (55.5)	1.13 (28.6)
-OIB-FT6-7-3W
-OIB-FT8-10-A	1/2"튜브	0.41 (10.3)	6.40	3.80	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-FT8-10-3W
-OIB-FT12-10-A	3/4인치 튜브	0.41 (10.3)	12.0	4.60	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-FT12-10-3W
