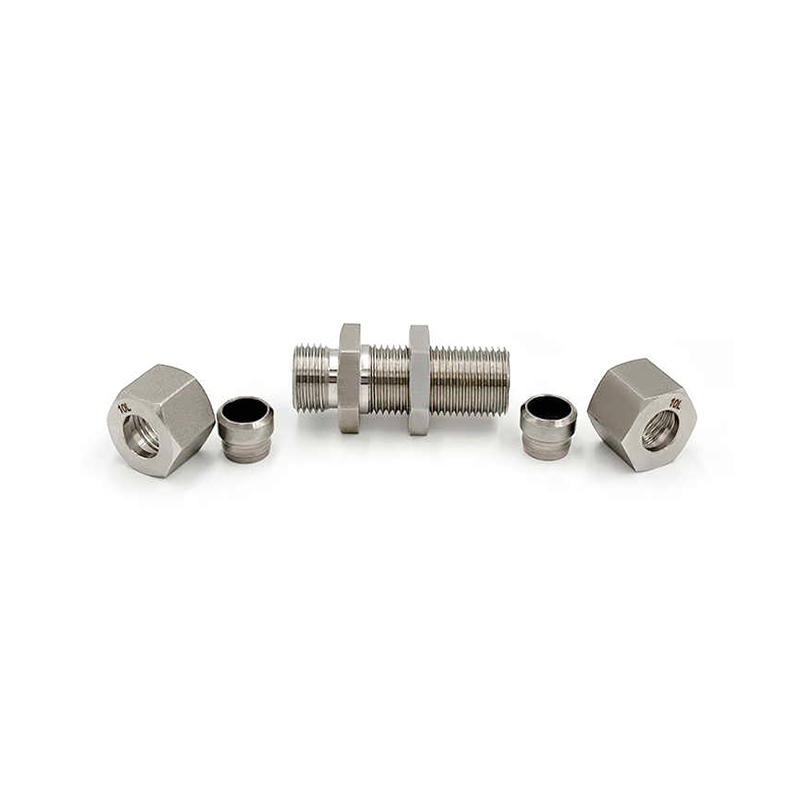

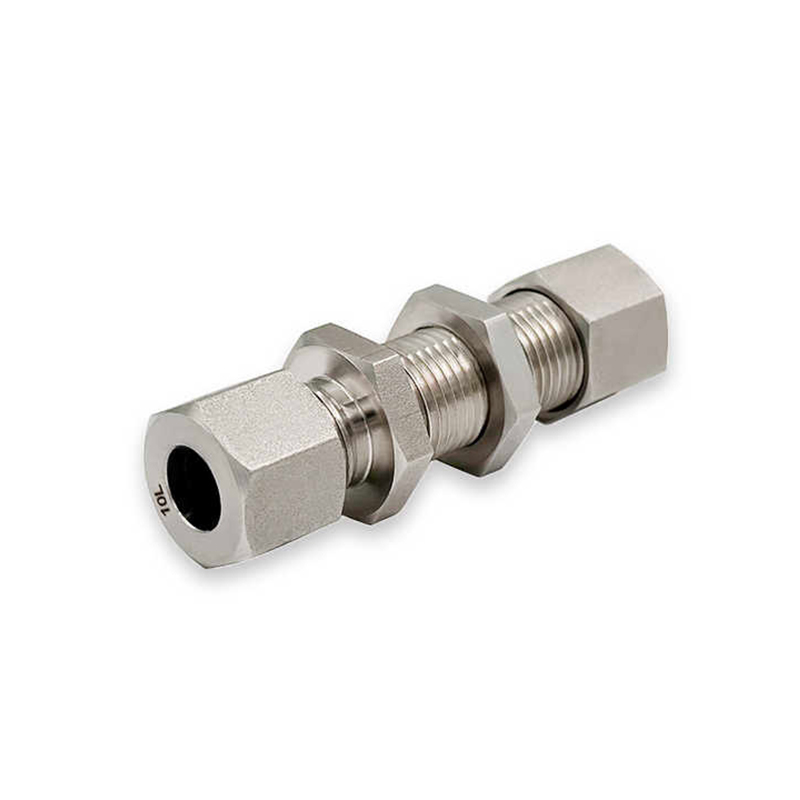

스테인레스 스틸 유압 격벽 유니온 피팅의 주요 기능은 유압 파이프라인을 기계 하우징 또는 컨테이너 벽과 연결하여 안정적이고 안전한 유체 전달 채널을 제공하는 것입니다. 내부 스레드 구조, 강화된 금속 벽 두께 설계 및 씰링 시스템을 통해 안정적인 연결을 보장하고 고압에서 누출을 효과적으로 방지합니다. 이 조인트는 양방향 밀봉 설계를 채택하고 조인트의 두 끝은 O-링으로 이중 밀봉되어 액체가 벽 조인트를 통과할 때 누출이 없도록 보장합니다. 연결 구조는 향상된 스레드 또는 클램프 구조로 설계되어 씰의 신뢰성을 보장할 뿐만 아니라 진동이나 외력에도 풀리지 않도록 보장합니다. 또한 이중 잠금 너트, 원형 잠금 핀, 잠금 링 및 기타 풀림 방지 조치를 사용하여 풀림 방지 잠금 장치가 장착되어 조인트 연결이 항상 안정적임을 보장합니다.
 | SV 부품 아니. | 시리즈 일 중 압력 (바/psi) | 튜브 o.d. | M | l1 | 12 | L1 | L2 | S1 | S2 | S3 |
| -SV06L | 라이트 315바 4560psi | 6 | M12x1.5 | 7 | 27 | 22 | 42 | 17 | 14 | 17 | |
| -SV08L | 8 | M14x1.5 | 8 | 27 | 23 | 42 | 19 | 17 | 19 | ||
| -SV10L | 10 | M16×1.5 | 10 | 28 | 25 | 43 | 22 | 19 | 22 | ||
| -SV12L | 12 | M18×1.5 | 10 | 29 | 25 | 44 | 24 | 22 | 24 | ||
| -SV15L | 15 | M22x1.5 | 12 | 31 | 27 | 46 | 27 | 27 | 30 | ||
| -SV18L | 18 | M26×1.5 | 13.5 | 32.5 | 30 | 49 | 32 | 32 | 36 | ||
| -SV22L | 160 bar 2320 psi | 22 | M30x2 | 16.5 | 34.5 | 33 | 51 | 36 | 36 | 41 | |
| -SV28L | 28 | M36x2 | 18.5 | 35.5 | 35 | 52 | 41 | 41 | 46 | ||
| -SV35L | 35 | M45x2 | 18.5 | 36.5 | 40 | 58 | 50 | 50 | 55 | ||
| -SV42L | 42 | M52x2 | 19 | 36 | 42 | 59 | 60 | 60 | 65 | ||
| -SV06S | S헤비 630바 9130psi | 6 | M14x1.5 | 12 | 29 | 27 | 44 | 19 | 17 | 19 | |
| -SV08S | 8 | M16×1.5 | 13 | 29 | 28 | 44 | 22 | 19 | 22 | ||
| -SV10S | 10 | M18×1.5 | 14.5 | 29.5 | 31 | 46 | 24 | 22 | 24 | ||
| -SV12S | 12 | M20x1.5 | 14.5 | 30.5 | 31 | 47 | 27 | 24 | 27 | ||
| -SV14S | 14 | M22x1.5 | 17 | 32 | 35 | 50 | 30 | 27 | 30 | ||
| -SV16S | 400 bar 5800 psi | 16 | M24×1.5 | 16.5 | 31.5 | 35 | 50 | 32 | 30 | 32 | |
| -SV20S | 20 | M30x2 | 17.5 | 33.5 | 39 | 55 | 41 | 36 | 41 | ||
| -SV25S | 25 | M36x2 | 20 | 35 | 44 | 59 | 46 | 46 | 46 | ||
| -SV30S | 30 | M42x2 | 21.5 | 37.5 | 48 | 64 | 50 | 50 | 50 | ||
| -SV38S | 315바 4560psi | 38 | M52x2 | 22 | 37 | 53 | 68 | 65 | 60 | 65 |
13년 이상의 업계 경험을 가진 Nantong Samson는 중국 스테인레스 스틸 유압 격벽 유니온 피팅 제조업체 및 스테인레스 스틸 유압 격벽 유니온 피팅 공장입니다. ISO 인증을 받았으며 엄격한 품질 관리를 시행합니다. 뛰어난 서비스와 경쟁력 있는 가격으로 우수한 가치를 제공합니다.
당사 제품은 유럽, 북미, 남미, 호주, 러시아, 중동 및 동남아시아로 수출됩니다. 도매업체, 소매업체, 서비스 제공업체 및 공장에서 선호하며, 신뢰와 품질을 바탕으로 강력하고 지속적인 파트너십을 구축합니다.
