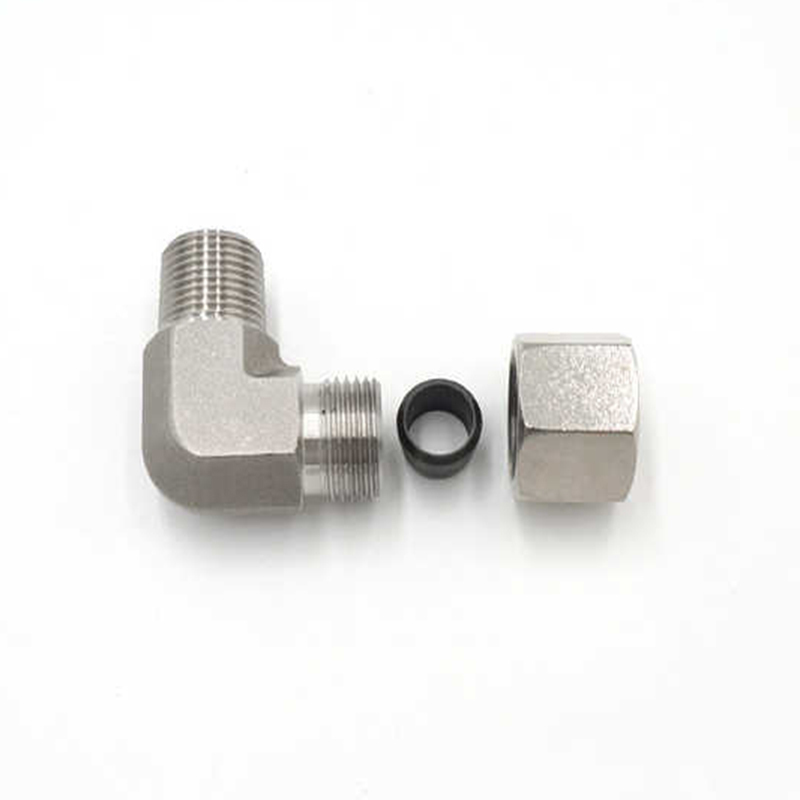

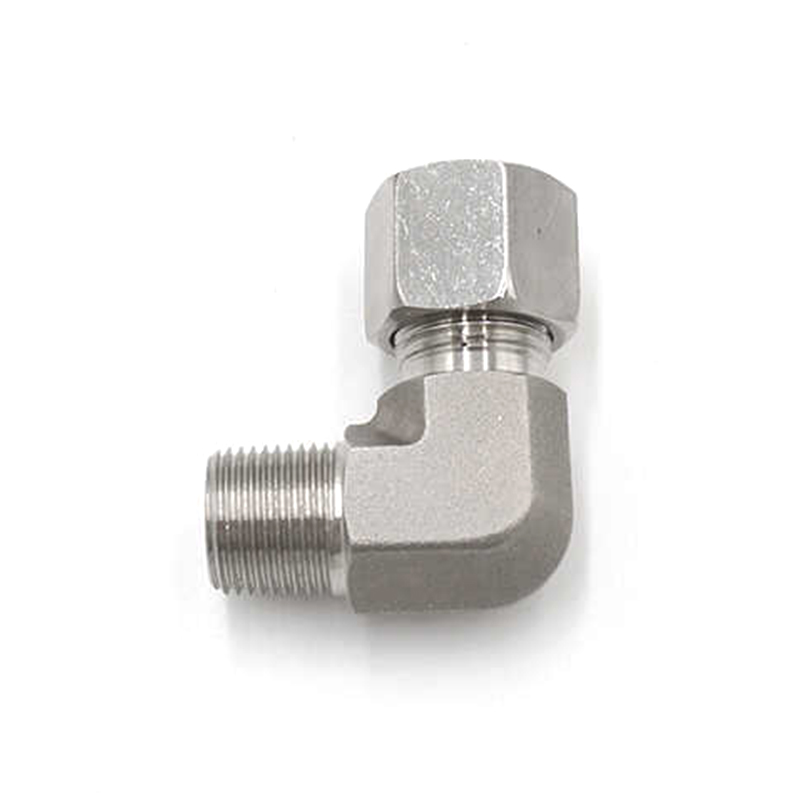

스테인레스 스틸 유압 남성 팔꿈치 커넥터

스테인레스 스틸 유압 수 엘보 커넥터는 외부 엘보 디자인을 채택하여 유압 파이프라인에서 회전 역할을 할 수 있습니다. 엘보 부분의 설계 각도는 유압 시스템의 특정 요구 사항에 따라 최적화되어 엘보를 통한 액체의 원활한 흐름을 보장하고 유체의 압력 손실과 난류를 최소화할 수 있습니다. 이는 매우 성숙하고 안정적인 연결 방법인 단일 페룰 디자인을 채택합니다. 단일 페룰 구조는 파이프와 커넥터를 연결하고 단단한 조임력을 사용하여 씰링을 제공합니다. 단일 페룰은 파이프와 커넥터의 접촉면을 압축하여 단단히 밀봉되어 액체 누출을 효과적으로 방지할 수 있습니다. 특히 고압 및 부식성 액체의 전송에 적합합니다. 단일 페룰 연결 방식은 기존 용접이나 기타 기계적 연결 방식에 비해 설치가 쉽고 시간과 노력을 절약하며 대량 생산 및 빠른 설치에 적합합니다. 금속 접촉면에 균일한 압력 분포가 있기 때문에 단일 페럴 커넥터는 큰 장력과 진동을 견딜 수 있으며 장기간 안정적인 작동을 유지할 수 있습니다.

문의하기

PREV: 스테인레스 스틸 유압 유니온 피팅 다음: 다음글이 없습니다

설명하다
매개변수

설명하다

자료: 스테인리스강

기술: 단조

유형: 연합

원산지: 중국 장쑤성(본토)

연결: 단일 페룰

스레드 유형: G, NPT,M 스레드, R

매개변수

남성 팔꿈치 -우리-R
	WE-R 부품 아니.	시리즈 일 중 압력 (바/psi)	튜브 o.d.	G 남성 BSPT 실	i	I2	I3	L2	S1	S2
	-WE04LLR	LL 매우 가볍다 100바 1450ps	4	R1/8 통	9.5	11	17	21	11	10
	-WE06LLR		6	R1/8 통	9.5	9.5	17	21	11	12
	-WE08LLR		8	R1/8 통	9.5	12	20	23	12	14
	-WE10LLR		10	R1/4케그	14	13	23	24	14	17
	-WE12LLR		12	R1/4케그	14	13	23	25	17	19
	-WE06LR	엘 라이트 315바 4560psi	6	R1/8케그	8	12	20	27	12	14
	-WE08LR		8	R1/4케그	12	14	26	29	14	17
	-WE10LR		10	R1/4케그	12	15	27	30	17	19
	-WE12LR		12	R3/8케그	12	17	28	32	19	22
	-WE15LR		15	R1/2케그	14	21	34	36	19	27
	-WE18LR		18	R1/2케그	17	24	36	40	24	32
	-WE06SR	S 헤비 400바 5800psi	6	R1/4케그	14	16	26	31	14	17
	-WE08SR		8	R1/4케그	12	17	27	32	17	19
	-WE10S		10	R3/8케그	12	18	28	34	19	22
	-WE12S		12	R3/8케그	12	22	28	38	22	24
	-WE14S		14	R1/2케그	14	22	32	30	19	27
	-WE16S		16	R1/2케그	17	25	32	43	24	30

남성 팔꿈치 -위-엠
	WE-M 부품 번호	시리즈 일 중 압력 (바/psi)	튜브 o.d.	G 남성 측정항목 실	i	I2	I3	L2	S1	S2
	-WE04LLM	LL 매우 가볍다 100바 1450psi	4	M8*1 통	9.5	11	17	21	11	10
	-WE06LLM		6	M10*1 통	9.5	9.5	17	21	11	12
	-WE08LLM		8	M10*1 통	9.5	12	20	23	12	14
	-WE06LM	엘 라이트 315바 4560psi	6	M10*1 통	8	12	20	27	12	14
	-WE08LM		8	M12*1.5케그	12	14	26	29	14	17
	-WE10LM		10	M14*1.5케그	12	15	27	30	17	19
	-WE12LM		12	M16*1.5케그	12	17	28	32	19	22
	-WE15LM		15	M18*1.5케그	12	21	32	36	19	27
	-WE18LM		18	M22*1.5케그	17	24	36	40	24	32
	-WE06SM	S 헤비 400바 5800psi	6	M12*1.5케그	14	16	26	31	14	17
	-WE08SM		8	M14*1.5케그	12	17	27	32	17	19
	-WE10SM		10	M16*1.5케그	12	18	28	34	19	22
	-WE12SM		12	M18*1.5케그	12	22	28	38	22	24
	-WE14SM		14	M20*1.5케그	14	22	32	40	19	27
	-WE16SM		16	M22*1.5케그	17	25	32	43	24	30
