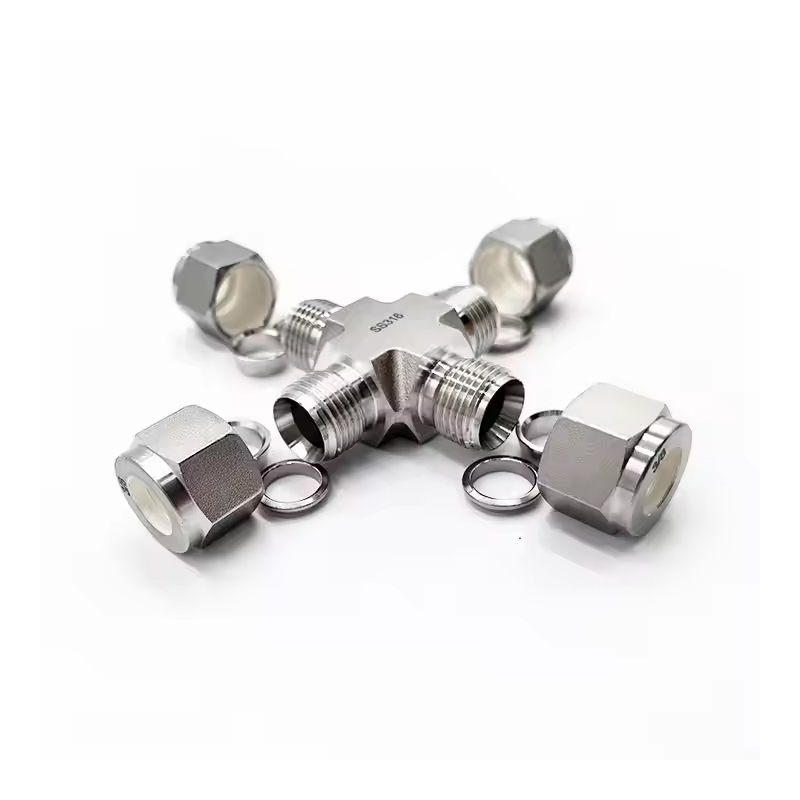

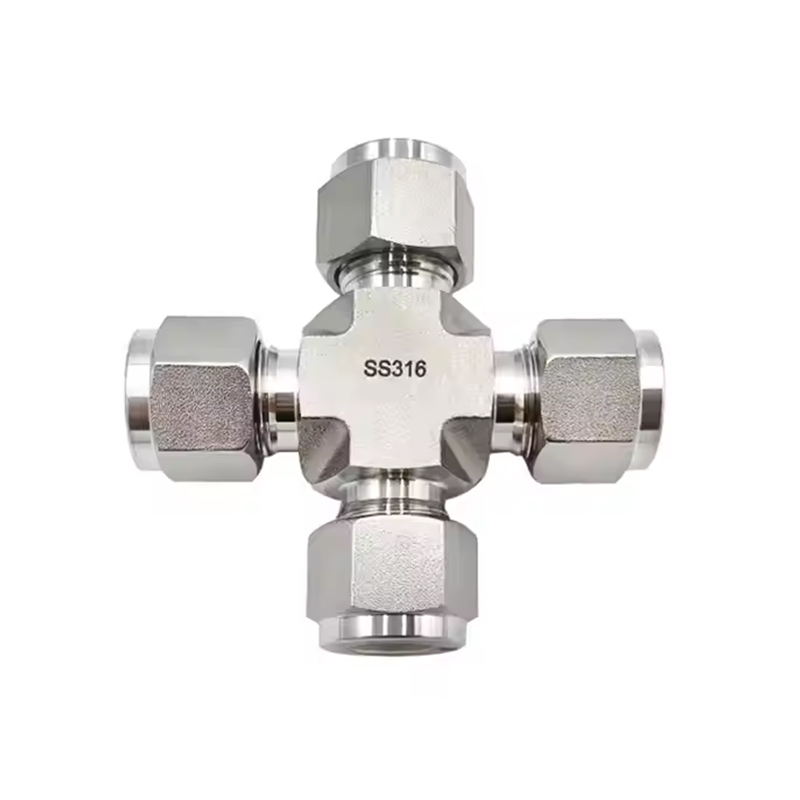

스테인레스 스틸 크로스 유니온 압축 튜브 피팅

스테인레스 스틸 크로스 유니온 압축 튜브 피팅은 정밀 단조 기술로 제조된 고성능 파이프 피팅입니다. 이는 까다로운 산업용 유체, 가스, 화학 매체 및 기타 파이프라인 시스템을 위해 설계되었습니다. 이 파이프 피팅은 우수한 밀봉 성능과 높은 내압성을 갖추고 있어 다양한 가혹한 작업 환경에 적합합니다. 단조 기술로 생산되어 파이프 피팅의 강도, 경도 및 내구성을 효과적으로 향상시킬 수 있습니다. 주조 공정과 비교하여 단조 파이프 피팅의 내부 구조는 더 조밀하고 기계적 충격, 진동, 피로 등과 같은 외부 요인의 영향에 더 잘 저항할 수 있습니다. 파이프 피팅의 교차 설계를 통해 파이프라인 시스템에 여러 연결 지점을 형성할 수 있습니다. 십자형 파이프 피팅은 여러 방향으로 유체 분배를 실현하고 파이프라인 레이아웃을 단순화하며 파이프 피팅 수를 줄여 공간을 절약하고 비용을 절감할 수 있습니다.

문의하기

PREV: 스테인레스 스틸 더블 페럴 남성 브랜치 티 다음: 다음글이 없습니다

설명하다
매개변수

설명하다

기술: 단조

유형: 십자가

원산지: 중국 장쑤성(본토)

유명 상표: SAM-LOK

연결: 이중 페룰

헤드 코드: 육각형

OD 크기: 1/16''-1'' ,3mm-25mm

작동 압력: 최대 6000psi

매질: 물, 기름, 가스, 산, 염기 등

특수 처리: 페룰 경도 처리

너트 처리: 은재배

튜브 처리: 완전히 단련됨

내부 콘: 거울 연마 처리

작동 온도: -20~200섭씨도

매개변수

T-튜브 외경 (인치)	기본 주문 번호	치수, 인치(mm)
T-튜브 외경 (인치)	기본 주문 번호	L	C	D	F	E
1/8	-UC-FT2	0.88(22.4)	0.50(12.7)	0.44(11.1)	0.37(9.5)	0.09(2.3)
3/16	-UC-FT3	0.96(24.4)	0.54(13.7)	0.50(12.7)	0.44(11.1)	0.12(3.0)
1/4	-UC-FT4	1.06(26.9)	0.60(15.2)	0.56(14.3)	0.50(12.7)	0.19(4.8)
5/16	-UC-FT5	1.17(29.7)	0.64(16.2)	0.63(15.9)	0.63(15.9)	0.25(6.4)
3/8	-UC-FT6	1.20(30.5)	0.66(16.8)	0.69(17.5)	0.63(159)	0.28(7.1)
1/2	-UC-FT8	1.42(36.1)	0.90(22.9)	0.69(17.5)	0.81(20.6)	0.41(10.4)
5/8	-UCFT10	1.43(36.3)	0.96(24.4)	1.00(25.4)	1.06(27.0)	0.50(12.7)
3/4	-UCFT12	1.57(39.9)	0.96(24.4)	1.13(28.6)	1.06(27.0)	0.62(15.7)
7/8	-UCFT14	1.76(44.7)	1.02(25.9)	1.25(31.8)	1.37(34.9)	0.72(18.3)
1	-UC-FT16	1.93(49.0)	1.23(31.2)	1.50(38.1)	1.37(34.9)	0.88(22.4)

T-튜브 0.D. (mm)	기본주문 번호	치수, mm(인치)
T-튜브 0.D. (mm)	기본주문 번호	L	C	D	F	E
3	-UC-MT3	22.3(0.88)	12.9(0.51)	12.0(0.47)	9.5(0.37)	2.4(0.09)
4	-UC-MT4	25.4(1.00)	13.7(0.54)	12.0(0.47)	12.7(0.50)	2.4(0.09)
6	-UC-MT6	27.0(1.06)	15.3(0.60)	14.0(0.55)	12.7(0.50)	4.8(0.19)
8	-UC-MT8	29.9(1.18)	16.2(0.64)	16.0(0.63)	15.9(0.63)	6.4(0.25)
10	-UC-MT10	33.5(1.32)	17.2(0.68)	19.0(0.75)	20.6(0.81)	7.9(0.31)
12	-UC-MT12	36.0(1.42)	22.8(0.90)	22.0(0.87)	20.6(0.81)	9.5(0.37)
16	-UC-MT16	3Z0(1.46)	24.4(0.96)	25.0(098)	23.8(0.94)	12.7(0.50)
18	-UC-MT18	38.3(1.51)	24.4(0.96)	30.0(1.18)	27.0(1.06)	15.1(0.59)
20	-UC-MT20	44.6(1.76)	26.0(1.02)	32.0(1.26)	34.9(1.37)	15.9(0.63)
22	-UC-MT22	44.7(1.76)	26.0(1.02)	32.0(1.26)	34.9(1.37)	18.3(0.72)
25	-UC-MT25	49.2(1.94)	31.3(1.23)	38.0(1.50)	34.9(1.37)	21.8(0.86)
