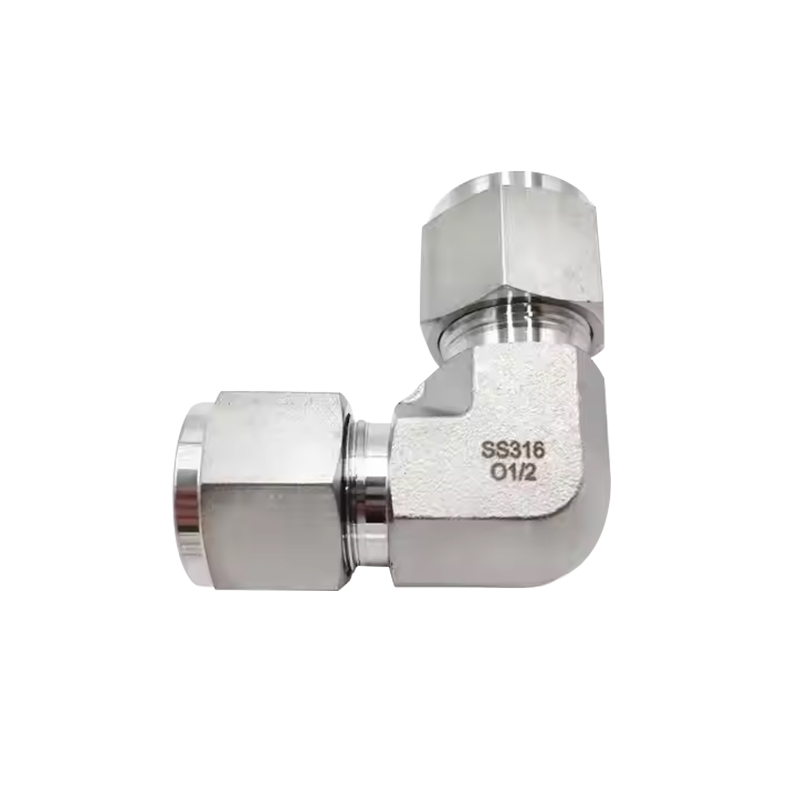

스테인레스 스틸 엘보 유니온 압축 튜브 피팅

스테인레스 스틸 엘보 유니온 압축 튜브 피팅은 두 개의 파이프를 직각으로 연결하는 데 사용되는 90도 엘보로 원활하고 긴밀한 연결을 제공합니다. 이 구성은 공간 제한이나 특정 파이프 레이아웃으로 인해 배관 시스템 방향을 변경해야 하는 응용 분야에 적합합니다. 이 피팅은 직경이 일정한 엘보우로 설계되었습니다. 즉, 동일한 직경의 두 파이프를 연결하여 시스템의 흐름이 일정하고 중단 없이 유지되도록 합니다. 일정한 직경의 엘보우 디자인은 동일한 크기의 파이프 두 섹션을 연결할 때 특히 유용하며, 일관된 흐름 역학을 유지하고 시간이 지남에 따라 비효율이나 마모를 유발할 수 있는 난류를 줄입니다. 육각형 모양으로 되어 있어 설치와 조임이 쉽습니다. 육각형 모양은 공구를 안전하게 잡아주므로 미끄러지거나 어려움 없이 파이프 시스템에서 피팅을 쉽게 설치하거나 제거할 수 있습니다. 또한 육각형 헤드는 피팅이 손상 없이 더 높은 토크를 견딜 수 있도록 하여 시스템의 전반적인 내구성과 신뢰성을 향상시키는 데 도움이 됩니다.

문의하기

PREV: 스테인레스 스틸 티 유니온 압축 튜브 피팅 다음: 다음글이 없습니다

설명하다
매개변수

설명하다

자료: 스테인리스강

기술: 단조

유형: 팔꿈치

원산지: 중국 장쑤성(본토)

모델 번호: Equal Elbow Tube Fitting

유명 상표: SAM-LOK

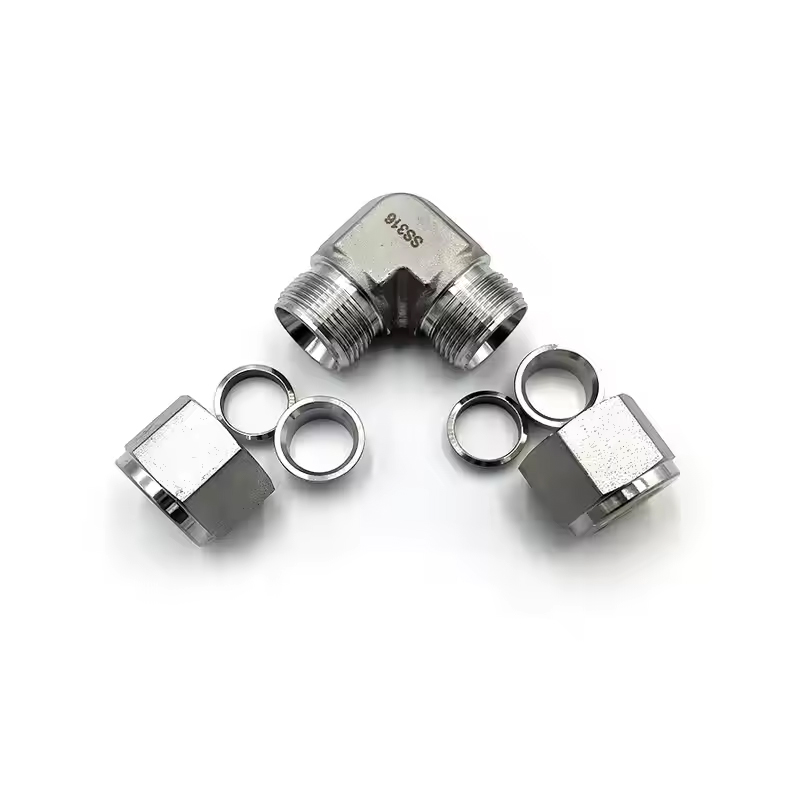

연결: 이중 페럴

모양: 같음

헤드 코드: 육각형

자료: 304, 316, 304L, 316L 등

OEM 서비스: 사용 가능

구조: 90도 팔꿈치

매개변수

T-튜브 외경 (인치)	기본 주문 번호	치수(m) m)
T-튜브 외경 (인치)	기본 주문 번호	L	C	D	F	E
1/16	-UE-FT1	0.70(17.8)	0.34(8.6)	0.31(7.9)	0.37(9.5)	0.05(1.3)
1/8	-UE-FT2	0.88(22.4)	0.50(12.7)	0.44(11.1)	0.37(9.5)	0.09(2.3)
3/16	-UE-FT3	1.00(25.4)	0.54(13.7)	0.50(12.7)	0.50(12.7)	0.12(3.0)
1/4	-UE-FT4	1.06(26.9)	0.60(15.2)	0.56(14.3)	0.50(12.7)	0.19(4.8)
5/16	-UE-FT5	1.13(28.7)	0.64(16.3)	0.63(15.9)	0.56(14.3)	0.25(6.4)
3/8	-UE-FT6	1.20(30.5)	0.66(16.8)	0.69(17.5)	0.63(15.9)	0.28(7.1)
1/2	-UE-FT8	1.42(36.1)	0.90(22.9)	0.87(22.2)	0.81(20.6)	0.41(10.4)
5/8	-UE-FT10	1.50(38.1)	0.96(24.4)	1.00(25.4)	0.94(23.8)	0.5(12.7)
3/4	-UE-FT12	1.57(39.9)	0.96(24.4)	1.13(28.6)	1.06(27.0)	0.62(15.7)
7/8	-UE-FT14	1.76(44.7)	1.02(25.9)	1.25(31.8)	1.37(34.9)	0.72(18.3)
1	-UE-FT16	1.93(49.0)	1.23(31.2)	1.50(38.1)	1.37(34.9)	0.88(22.4)
11/8	-UE-FT18	2.17(55.1)	1.23(31.2)	1.63(41.3)	1.69(42.9)	0.97(24.6)
11/4	-UE-FT20	2.62(66.5)	1.62(41.1)	1.87(47.6)	1.69(42.9)	1.09(27.7)
11/2	-UE-FT24	3.07(78.0)	1.97(50.0)	2.25(57.2)	2.00(50.8)	1.34(34.0)

T-튜브 외경 (mm)	기본 주문 번호	치수, mm(인치)
T-튜브 외경 (mm)	기본 주문 번호	L	C	D	F	E
3	-UE-MT3	22.3(0.88)	12.9(0.51)	12.0(0.47)	9.5(0.37)	2.4(0.09)
4	-UE-MT4	25.4(1.00)	13.7(0.54)	12.0(0.47)	12.7(0.50)	2.4(0.09)
6	-UE-MT6	27.0(1.06)	15.3(0.60)	14.0(0.55)	12.7(0.50)	4.8(0.19)
8	-UE-MT8	28.8(1.13)	16.2(0.64)	16.0(0.63)	14.3(0.56)	6.4(0.25)
10	-UE-MT10	31.5(1.24)	17.2(0.68)	19.0(0.75)	17.5(0.69)	7.9(0.31)
12	-UE-MT12	36.0(1.42)	22.8(0.90)	22.0(0.87)	20.6(0.81)	9.5(0.37)
14	-UE-MT14	38.0(1.50)	24.4(096)	25.0(0.98)	23.8(0.94)	11.0(0.43)
15	-UE-MT15	38.8(1.53)	24.4(096)	25.0(0.98)	23.8(0.94)	11.9(0.47)
16	-UE-MT16	38.0(1.50)	24.4(096)	25.0(0.98)	23.8(0.94)	12.7(0.50)
18	-UE-MT18	39.8(1.57)	24.4(0.96)	30.0(1.18)	27.0(1.06)	15.1(0.59)
20	-UE-MT20	44.6(1.76)	26.0(1.02)	32.0(1.26)	34.9(1.37)	15.9(0.63)
22	-UE-MT22	44.6(1.76)	26.0(1.02)	32.0(1.26)	34.9(1.37)	18.3(0.72)
25	-UE-MT25	49.1(1.93)	31.3(1.23)	38.0(1.5)	34.9(1.37)	21.8(086)
28	-UE-MT28	64.0(2.52)	36.6(1.44)	46.0(1.81)	42.9(1.69)	21.8(086)
30	-UE-MT30	69.9(275)	39.6(1.56)	50.0(1.97)	42.9(1.69)	26.2(1.03)
32	-UE-MT32	72.3(2.85)	42.0(1.65)	50.0(1.97)	42.9(1.69)	28.6(1.13)
38	-UE-MT38	84.0(3.31)	49.4(1.94)	60.0(2.36)	50.8(2.00)	33.7(1.33)
