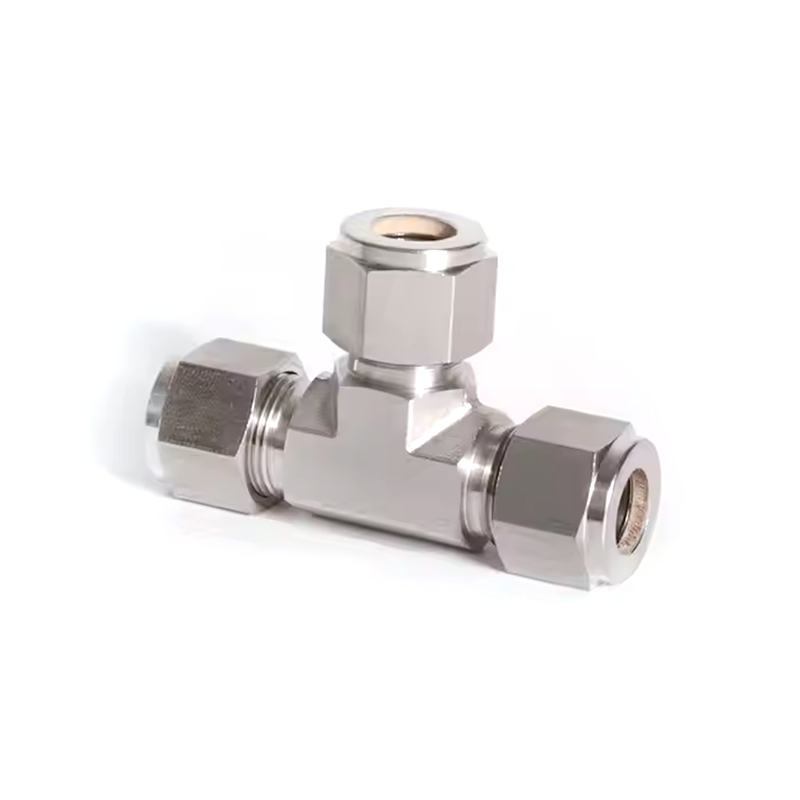

스테인레스 스틸 티 유니온 압축 튜브 피팅

스테인레스 스틸 티 유니온 압축 튜브 피팅은 하나의 조인트에 3개의 파이프를 연결하여 유체 또는 가스 흐름의 방향을 바꿀 수 있습니다. 티 피팅은 물 공급 시스템, 화학 반응기, 천연 가스 전송 파이프라인과 같이 흐름을 분할하거나 여러 방향으로 연결해야 하는 많은 시스템에 필수적입니다. 티 모양의 디자인은 유체 흐름의 균형을 유지하고 시스템이 압력 하에서도 무결성을 유지하도록 보장합니다. 이 피팅은 1/16'' ~ 1''(3mm ~ 25mm) 범위의 외경(OD)을 가지며, 소형 및 대형 시스템에 다용도로 적합합니다. 다양한 크기는 다양한 파이프 크기와 호환되므로 피팅이 다양한 유체 또는 가스 전달 시스템에 원활하게 통합될 수 있습니다. 최대 6000psi의 작동 압력을 처리하도록 설계되었습니다. 강한 압력 하에서도 피팅은 무결성과 밀봉을 유지하여 안전하고 효율적인 작동을 보장합니다. 고압 등급 덕분에 유압 시스템 및 고압 세척 시스템에도 사용할 수 있습니다.

문의하기

PREV: 스테인레스 스틸 크로스 유니온 압축 튜브 피팅 다음: 다음글이 없습니다

설명하다
매개변수

설명하다

기술: 단조

유형: 연합

원산지: 중국 장쑤성(본토)

모델 번호: Union Fitting

유명 상표: SAM-LOK

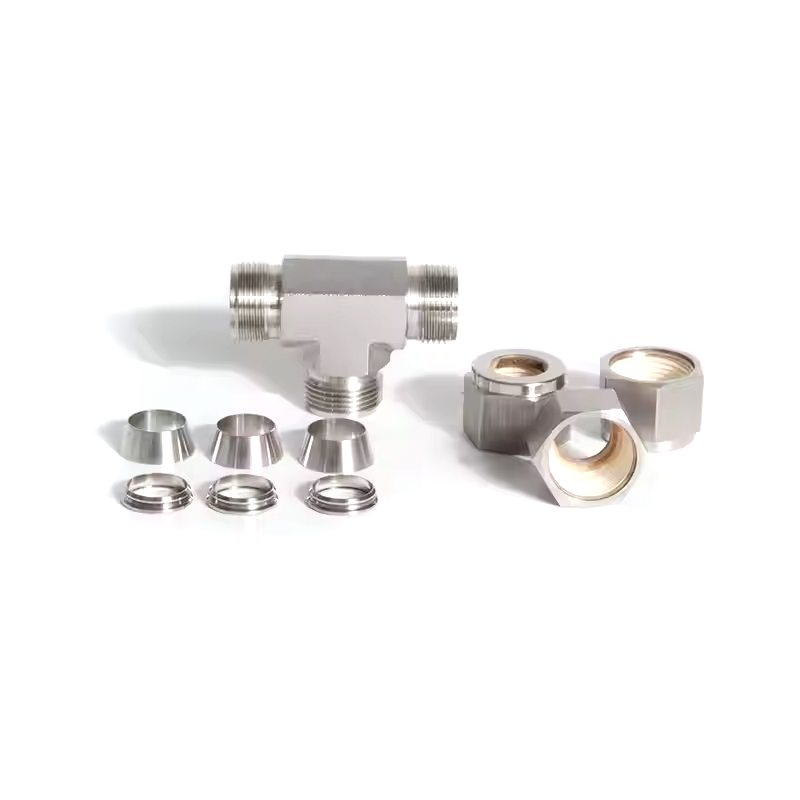

연결: 이중 페룰

모양: 티

헤드 코드: 육각형

OD 크기: 1/16''-1'' ,3mm-25mm

작동 압력: 최대 6000psi

매질: 물, 기름, 가스, 산, 염기 등

특수 처리: 페룰 경도 처리

너트 처리: 은재배

튜브 처리: 완전히 단련됨

내부 콘: 거울 연마 처리

작동 온도: -20~200섭씨도

매개변수

T-튜브 외경 (인치)	기본 주문 번호	치수, 인치 (mm)
T-튜브 외경 (인치)	기본 주문 번호	L	C	D	F	E
1/16	UT-FT1	0.70(17.8)	0.34(8.6)	0.31(7.9)	0.37(9.5)	0.05(1.3)
1/8	-UT-FT2	0.96(24.4)	0.50(12.7)	0.44(11.1)	0.37(9.5)	0.09(2.3)
3/16	-UT-FT3	0.96(24.4)	0.54(13.7)	0.50(12.7)	0.44(11.1)	0.12(3.0)
1/4	-UT-FT4	1.06(26.9)	0.60(15.2)	0.56(14.3)	0.50(12.7)	0.19(4.8)
5/16	-UT-FT5	1.17(29.7)	0.64(16.2)	0.63(15.9)	0.63(15.9)	0.25(6.4)
3/8	-UT-FT6	1.20(30.5)	0.66(16.8)	0.69(17.5)	0.63(15.9)	0.28(7.1)
1/2	-UT-FT8	1.42(36.1)	0.90(22.9)	0.87(22.2)	0.81(20.6)	0.41(10.4)
5/8	-UT-FT10	1.53(38.9)	0.96(24.4)	1.00(25.4)	1.00(25.4)	0.50(12.7)
3/4	-UT-FT12	1.57(39.9)	0.96(24.4)	1.13(28.6)	1.06(27.0)	0.62(15.7)
7/8	-UT-FT14	1.76(44.7)	1.02(25.9)	1.25(31.8)	1.37(34.9)	0.72(18.3)
1	-UT-FT16	1.93(49.0)	1.23(31.2)	1.50(38.1)	1.37(34.9)	0.88(22.4)
11/8	-UT-FT18	2.17(55.1)	1.23(31.2)	1.81(46.0)	1.69(42.9)	0.97(24.6)
11/4	-UT-FT20	2.62(66.5)	1.62(41.1)	1.87(47.6)	1.69(42.9)	1.09(27.7)
11/2	-UT-FT24	3.07(78.0)	1.97(50.0)	2.25(57.2)	2.00(50.8)	1.34(34.0)

T-튜브 외경 (mm)	기본 주문 번호	치수, mm(인치)
T-튜브 외경 (mm)	기본 주문 번호	L	C	D	F	E
2	-UT-MT2	22.3(0.88)	12.9(0.51)	12.0(0.47)	9.5(0.37)	1.7(0.07)
3	-UT-MT3	22.3(088)	12.9(0.51)	12.0(0.47)	9.5(0.37)	2.4(0.09)
4	-UT-MT4	25.4(1.00)	13.7(0.54)	12.0(0.47)	12.7(0.50)	2.4(0.09)
6	-UT-MT6	27.0(1.06)	15.3(0.60)	14.0(0.55)	12.7(0.50)	4.8(0.19)
8	-UT-MT8	29.9(1.18)	16.2(0.64)	16.0(0.63)	15.9(0.63)	6.4(0.25)
10	-UT-MT10	31.5(1.24)	17.2(0.68)	19.0(0.75)	17.5(0.69)	7.9(0.31)
12	-UT-MT12	36.0(1.42)	22.8(0.90)	22.0(0.87)	20.6(0.81)	9.5(0.37)
14	-UT-MT14	38.8(1.53)	24.4(096)	25.0(098)	25.4(1.00)	11.1(0.44)
15	-UT-MT15	38.8(1.53)	24.4(096)	25.0(0.98)	25.4(1.00)	11.9(0.47)
16	-UT-MT16	38.8(1.53)	24.4(096)	25.0(098)	25.4(1.00)	12.7(0.50)
18	-UT-MT18	38.8(1.53)	24.4(0.96)	30.0(1.18)	27.0(1.06)	15.1(0.59)
20	-UT-MT20	44.6(1.76)	26.0(1.02)	32.0(1.26)	34.9(1.37)	15.9(0.63)
22	-UT-MT22	44.6(1.76)	26.0(1.02)	32.0(1.26)	34.9(1.37)	18.3(0.72)
25	-UT-MT25	49.1(1.93)	31.3(1.23)	38.0(1.50)	34.9(1.37)	21.8(0.86)
28	-UT-MT28	64.0(2.52)	36.6(1.44)	46.0(1.81)	42.9(1.69)	21.8(086)
30	-UT-MT30	69.9(2.75)	39.6(1.56)	50.0(1.97)	42.9(1.69)	26.2(1.03)
32	-UT-MT32	72.3(2.85)	42.0(1.65)	50.0(1.97)	42.9(1.69)	28.6(1.13)
38	-UT-MT38	84.0(3.31)	49.4(1.94)	60.0(2.36)	50.8(2.00)	33.7(1.33)
