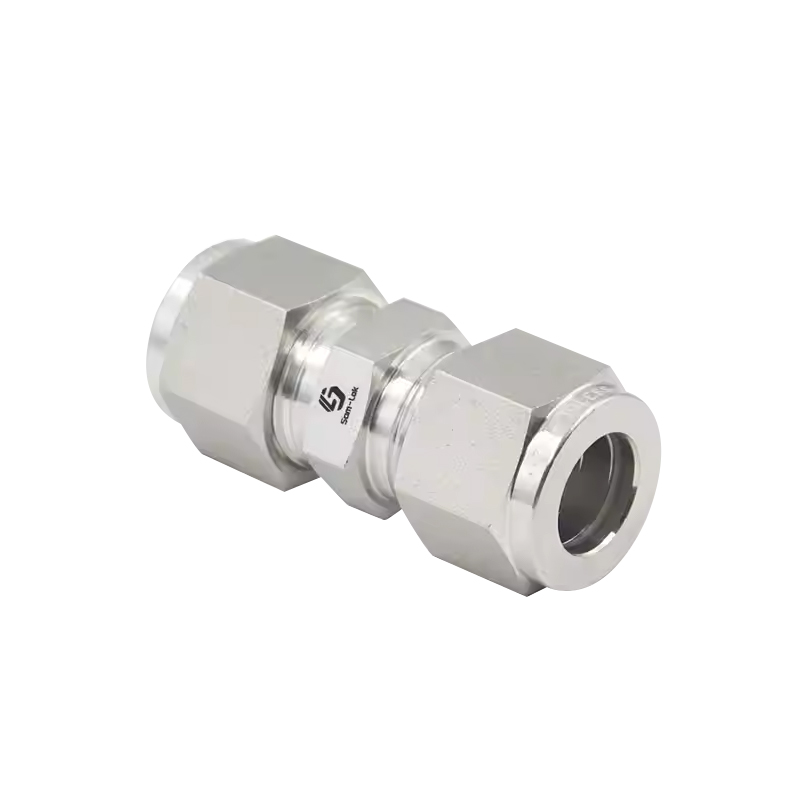

스테인레스 스틸 유니온 압축 튜브 피팅

스테인레스 스틸 유니온 압축 튜브 피팅은 고급 스테인레스 스틸로 만들어졌습니다. 스테인레스 스틸 소재는 전반적인 내구성을 향상시키고 긴 사용 수명을 보장하며 빈번한 유지 관리 또는 교체의 필요성을 줄여줍니다. 단조 공정을 채택합니다. 이 공정을 통해 뛰어난 강도와 정밀도가 보장됩니다. 단조 피팅은 성능 저하 없이 높은 압력과 가혹한 조건을 견딜 수 있도록 설계되었습니다. 이 피팅은 유니온 유형이므로 광범위한 도구나 분해 없이 파이프나 튜브를 쉽게 연결하고 분리할 수 있도록 설계되었습니다. 유니온 설계를 통해 전체 파이프 섹션을 제거하지 않고도 효율적인 유지 관리 및 시스템 수정이 가능합니다. 이중 페룰 연결 설계는 강력하고 누출 없는 밀봉을 생성하여 고압 조건에서도 액체 또는 가스 누출을 방지합니다. 페룰은 너트와 피팅 본체 사이에 단단히 고정되어 뛰어난 그립감과 안정성을 제공하여 정렬 불량을 방지하고 긴밀한 연결을 보장합니다.

문의하기

PREV: 스테인레스 스틸 엘보 유니온 압축 튜브 피팅 다음: 다음글이 없습니다

설명하다
매개변수

설명하다

자료: 스테인리스강

기술: 단조

유형: 연합

원산지: 중국 장쑤성(본토)

모델 번호: Union Fitting

유명 상표: SAM-LOK

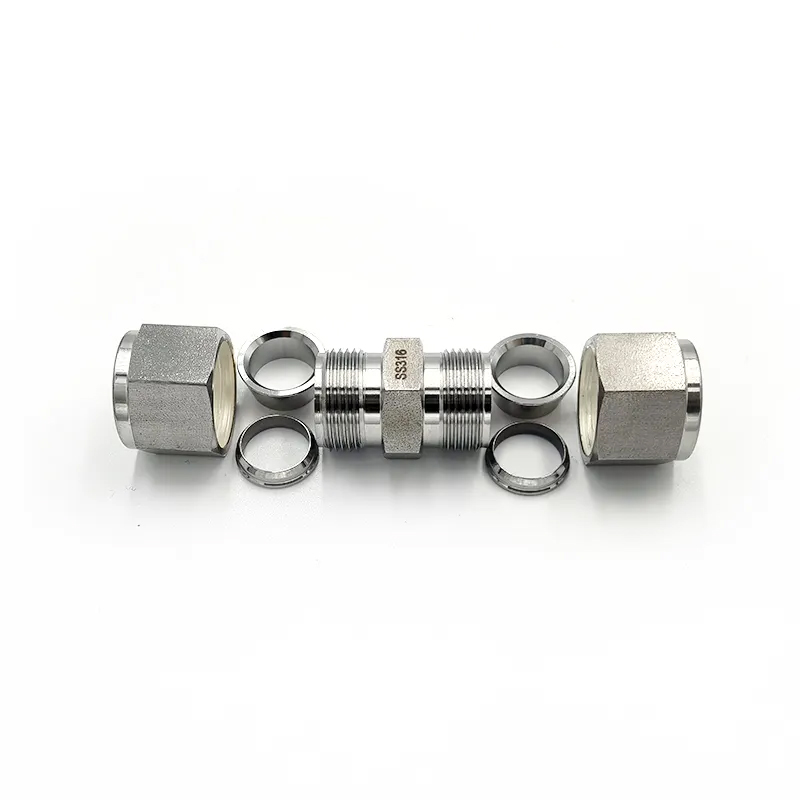

연결: 이중 페룰

모양: 같음

헤드 코드: 육각형

OD 크기: 1/16''-1'' ,3mm-25mm

작동 압력: 최대 6000psi

매질: 물, 기름, 가스, 산, 염기 등

특수 처리: 페룰 경도 처리

너트 처리: 은재배

튜브 처리: 완전히 단련됨

내부 콘: 거울 연마 처리

작동 온도: -20~200섭씨도

매개변수

T-튜브 외경 (인치)	기본 주문 번호	치수(mm)
T-튜브 외경 (인치)	기본 주문 번호	L	C	D	F	E
1/16	-TU-FT1	0.99(25.1)	0.34(8.6)	0.31(7.9)	0.44(11.1)	0.05(1.3)
1/8	-TU-FT2	1.40(35.6)	0.50(12.7)	0.44(11.1)	0.44(11.1)	0.09(2.3)
3/16	-TU-FT3	1.47(37.3)	0.54(13.7)	0.50(12.7)	0.50(12.7)	0.12(3.0)
1/4	-TU-FT4	1.61(40.9)	0.60(15.2)	0.56(14.3)	0.50(12.7)	0.19(4.8)
5/16	-TU-FT5	1.69(42.9)	0.64(16.2)	0.63(15.9)	0.56(14.3)	0.25(6.4)
3/8	-TU-FT6	1.77(45.0)	0.66(16.8)	0.69(17.5)	0.63(15.9)	0.28(7.1)
1/2	-TU-FT8	2.02(51.3)	0.90(22.9)	0.87(22.2)	0.81(20.6)	0.41(10.4)
5/8	-TU-FT10	2.05(52.1)	0.96(24.4)	1.00(25.4)	0.94(23.9)	0.50(12.7)
3/4	-TU-FT12	2.11(53.6)	0.96(24.4)	1.13(28.6)	1.06(27.0)	0.62(15.7)
7/8	-TU-FT14	2.17(55.1)	1.02(25.9)	1.25(31.8)	1.37(34.9)	0.72(18.3)
1	-TU-FT16	2.55(64.8)	1.23(31.2)	1.5(38.1)	1.37(34.9)	0.88(22.4)
11/8	-TU-FT18	2.55(64.8)	1.23(31.2)	1.75(44.5)	1.63(41.3)	0.97(24.6)
11/4	-TU-FT20	3.63(92.2)	1.62(41.1)	1.87(47.6)	1.75(44.5)	1.09(27.7)
11/2	-TU-FT24	4.25(108.0)	1.97(50.0)	2.25(57.2)	2.13(54.0)	1.34(34.0)

T-튜브 외경 (mm)	기본 주문 번호	치수, mm(인치)
T-튜브 외경 (mm)	기본 주문 번호	L	C	D	F	E
2	-TU-MT2	35.6(140)	12.9(0.51)	12.0(0.47)	12.0(0.47)	1.7(0.07)
3	-TU-MT3	35.3(1.39)	12.9(0.51)	12.0(0.47)	12.0(0.47)	2.4(0.09)
4	-TU-MT4	37.3(1.47)	13.7(0.54)	12.0(0.47)	12.0(0.47)	2.4(0.09)
6	-TU-MT6	41.0(1.61)	15.3(0.60)	14.0(0.55)	14.0(0.55)	4.8(0.19)
8	-TU-MT8	43.2(1.70)	16.2(0.64)	16.0(0.63)	15.0(0.59)	6.4(0.25)
10	-TU-MT10	46.2(1.82)	17.2(0.68)	19.0(0.75)	18.0(0.71)	7.9(0.31)
12	-TU-MT12	51.2(2.02)	22.8(0.90)	22.0(0.87)	22.0(0.87)	9.5(0.37)
14	-TU-MT14	52.0(2.05)	24.4(096)	25.0(0.98)	24.0(0.94)	11.1(0.44)
15	-TU-MT15	52.0(2.05)	24.4(0.96)	25.0(0.98)	24.0(0.94)	11.9(0.47)
16	-TU-MT16	52.0(2.05)	24.4(0.96)	25.0(0.98)	24.0(0.94)	12.7(0.50)
18	-TU-MT18	53.5(2.11)	24.4(0.96)	30.0(1.18)	27.0(1.06)	15.1(0.59)
20	-TU-MT20	55.0(2.17)	26.0(1.02)	32.0(1.26)	30.0(1.18)	15.9(0.63)
22	-TU-MT22	55.0(2.17)	26.0(1.02)	32.0(1.26)	30.0(1.18)	18.3(0.72)
25	-TU-MT25	65.0(2.56)	31.3(1.23)	38.0(1.50)	35.0(1.38)	21.8(0.86)
28	-TU-MT28	85.0(3.35)	36.6(1.44)	46.0(1.81)	41.0(1.61)	21.8(0.86)
30	-TU-MT30	92.7(3.65)	39.6(1.56)	50.0(1.97)	46.0(1.81)	26.2(1.03)
32	-TU-MT32	97.3(3.83)	42.0(1.65)	50.0(1.97)	46.0(1.81)	28.6(1.13)
38	-TU-MT38	113.6(4.47)	49.4(1.94)	60.0(2.36)	55.0(2.17)	33.7(1.33)
