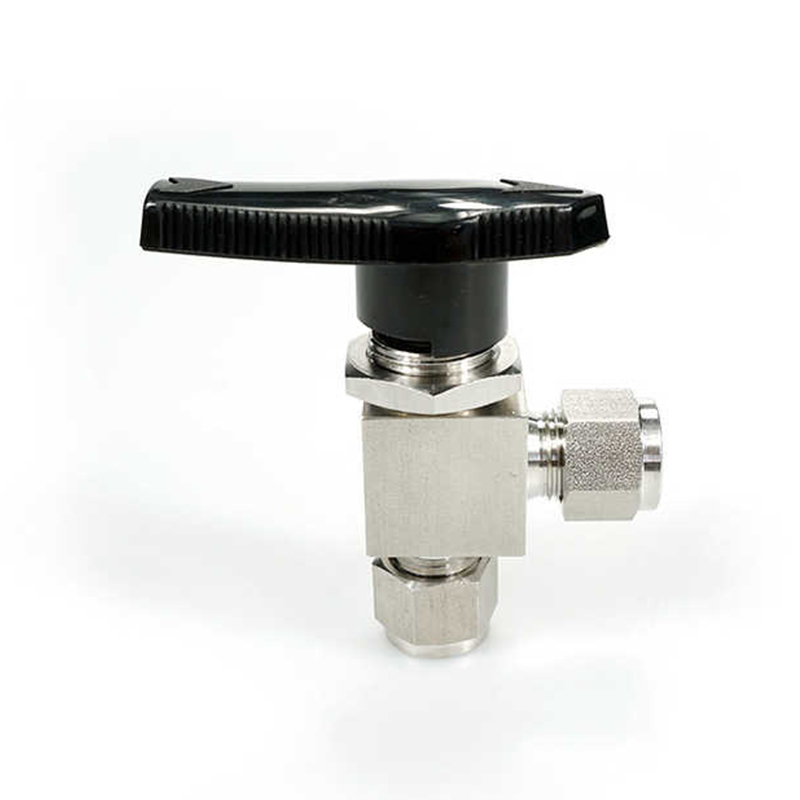

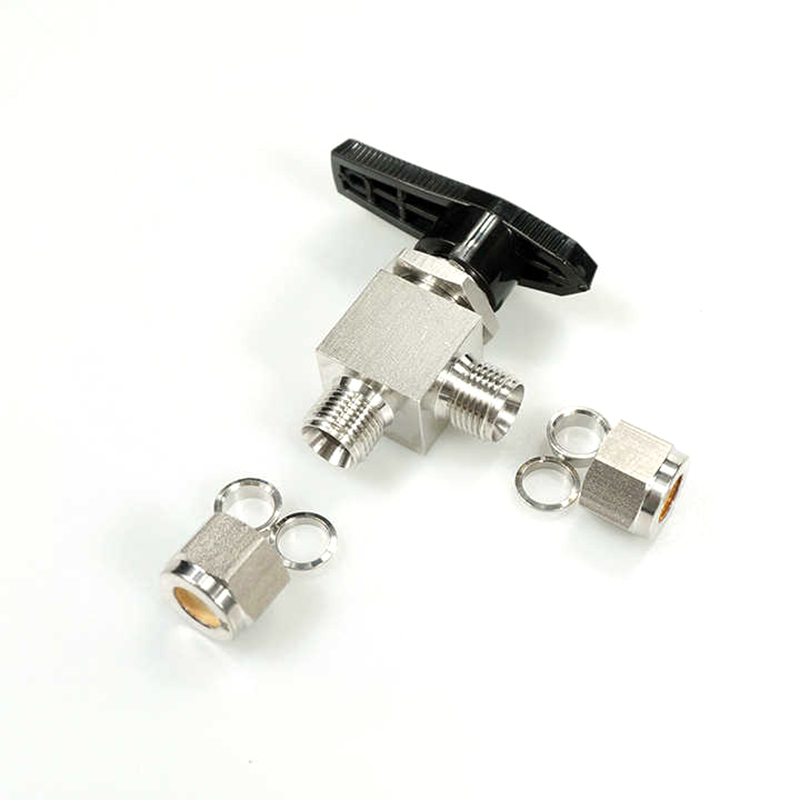

스테인레스 스틸 이중 페룰 90도 각도 볼 밸브

스테인레스 스틸 이중 페럴 90도 각도 볼 밸브는 최대 작동 압력 3000 PSIG(207 bar)를 견딜 수 있도록 설계되어 매우 높은 압력 환경에서도 안정적인 작동을 보장합니다. 이 디자인은 특히 고압 파이프라인, 액체 전송 및 가스 제어 시스템에 적합합니다. 시스템 압력 변동에 직면할 때 누출이나 고장 없이 안정적인 유량 제어를 유지할 수 있습니다. 이 볼 밸브의 독특한 상단 흡입구 설계를 통해 시스템을 분해하지 않고도 밸브를 검사하고 수리할 수 있습니다. 이 혁신적인 설계를 통해 사용자는 생산 공정을 중단하지 않고 밸브를 유지 관리할 수 있어 장비 가동 중지 시간이 크게 줄어듭니다. 석유 및 가스 파이프라인에서 밸브는 유체 흐름을 효과적으로 제어하고 고압 석유 및 가스 전송 시스템의 안전한 작동을 보장할 수 있습니다. 볼 밸브는 전송 시 유체의 순도를 보장하기 위해 데드존 설계가 되어 있으며 무균, 의약품 생산 및 정밀 제어와 같은 응용 분야에 적합합니다.

문의하기

PREV: 스테인레스 스틸 이중 페럴 3방향 볼 밸브 다음: 다음글이 없습니다

설명하다
매개변수

설명하다

●최대 작동 압력: 3000psig(207bar)
●작동 온도: -54°C ~ 148°C(-65°F ~ 300°F)
●크기는 1/16인치부터입니다. 3/4in. 또는 3mm ~ 18mm
●밸브 유형은 직선형, 3방향 및 직각형입니다.
●일체형 밸브 몸체와 일체형 볼 샤프트
● 볼과 밸브실 사이 등 사각지대가 없음
●상단 출입구 디자인은 시스템 제거 후 온라인으로 점검 및 수리 가능

매개변수

기본 주문 번호	연결 유형 및 크기	오리피스 인치(mm)	이력서		치수, 인치 (mm)
			스트레이트	각도	A	C	D	E	F	H
-OIB-MT3-2	3mm 튜브	0.09 (2.4)	0.20	0.15	2.01 (51.0)	0.34 (8.6)	0.97 (24.6)	1.10 (28.0)	1.43 (36.2)	0.59 (15.0)
-OIB-MT3-2-3W
-OIB-MT6-5	6mm 튜브	0.19 (4.8)	1.40	0.90	2.39 (60.7)	0.44 (11.2)	1.29 (32.8)	1.57 (39.9)	1.64 (41.7)	0.78 (19.8)
-OIB-MT6-5-3W
-OIB-MT8-5	8mm 튜브	0.19 (4.8)	1.40	0.90	2.46 (62.5)	0.44 (11.2)	1.29 (32.8)	1.64 (41.7)	1.64 (41.7)	0.78 (19.8)
-OIB-MT8-5-3W
-OIB-MT10-7	10mm 튜브	0.28 (7.1)	6.00	2.0	3.05 (77.5)	0.56 (14.2)	1.43 (36.3)	2.05 (52)	2.19 (55.5)	1.13 (28.6)
-OIB-MT10-7-3W
-OIB-MT12-10	12mm 튜브	0.41 (10.3)	6.40	3.80	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-MT12-10-3W
-OIB-MT14-10	14mm 튜브	0.41 (10.3)	6.40	3.80	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 38.1)
-OIB-MT14-10-3W
-OIB-MT18-10	18mm 튜브	0.41 (10.3)	12.0	4.60	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-MT18-10-3W

-OIB-FT2-2-A	1/8"튜브	0.09 (2.4)	0.20	0.15	2.01 (51.0)	0.34 (8.6)	0.97 (24.6)	1.10 (28.0)	1.43 (36.2)	0.59 (15.0)
-OIB-FT2-2-3W
-OIB-FT4-5-A	1/4"튜브	0.19 (4.8)	1.40	0.90	2.39 (60.7)	0.44 (11.2)	1.29 (32.8)	1.57 (39.9)	1.64 (41.7)	0.78 (19.8)
-OIB-FT4-5-3W
-OIB-FT6-7-A	3/8"튜브	0.28 (7.1)	6.00	2.0	3.05 (77.5)	0.56 (14.2)	1.43 (36.3)	2.05 (52)	2.19 (55.5)	1.13 (28.6)
-OIB-FT6-7-3W
-OIB-FT8-10-A	1/2"튜브	0.41 (10.3)	6.40	3.80	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-FT8-10-3W
-OIB-FT12-10-A	3/4인치 튜브	0.41 (10.3)	12.0	4.60	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-FT12-10-3W
